Siviko Wire Pay-off | WPO 630H2

Siviko WPO 630H2 e съвместима с Industry 4.0, автоматична машина за отдаване на неизолиран проводник или сноп от неизолирани проводници, която предлага висока скорост, надеждно качество и повишена ефективност на разходите. Тя е перфектната отдаваща машина за bobbin winders, take-up machines и други.

3D модел

Основни характеристики

Дизайн

  • Сигурното двустранно захващане и редица сензори позволяват максимална производителност и безопасност при работа
  • Солидна заварена конструкция с компактен размер
  • Съвместима с INDUSTRY 4.0 – могат да бъдат извлечени данни за производителност, изразходвана енергия и данни за статус на системата чрез Modbus към външни системи и устройства

Качество

  • Поддръжа опъна на жилото постоянно чрез прецизен пневматичен контрол на опъна, динамичен контрол на мотора и PID контролиран денсър
  • Липса на усукване при отдаването на индивидуални жила или снопове
  • Автоматично спира при скъсване на жилото

Производителност

  • Нормална скорост до 850 m/min на отдаване на проводник, в рамките на 10 s

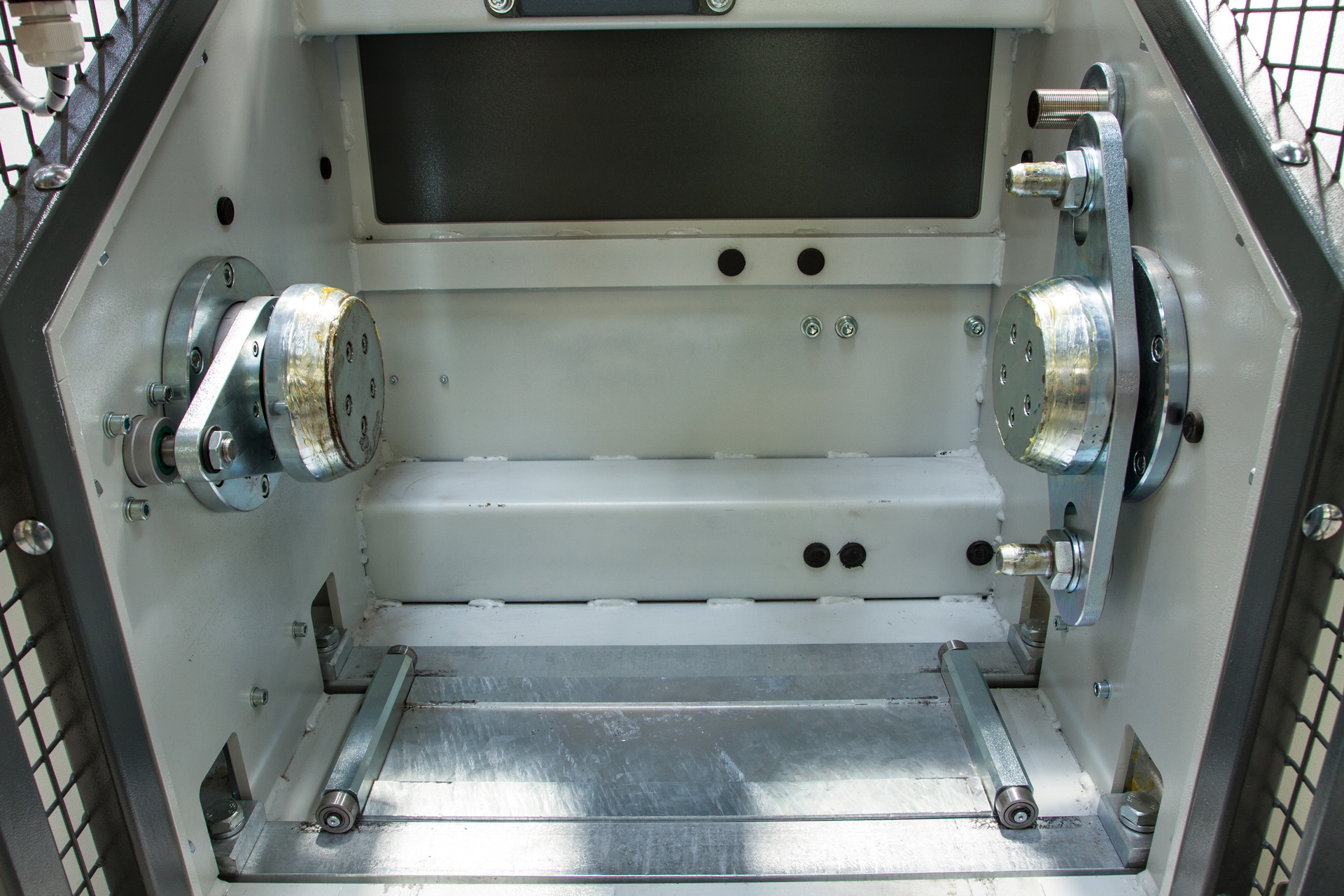

  • Бързо превключване на барабана чрез пневматично задействана пинола
  • Лесна смяна на типа макара с допълнителни адаптери
  • Регулиране на посоката  на отдаване до 90°

Ефективност на разходите

  • Зареждане да барабан без допълнителни устройства тъй като машината има вградена система за повдигане чрез електрически мотор.
  • Оптимизиран разход на електроенерфия поради високия клас на ефективността електро мотора (IE3) и честотно управление с векторен контрол (VFD)
  • Ниски разходи по поддръжка поради здравия дизайн и наличието на данни от машината

Безопасност

  • Предпазна ограда и заключваща се врата, която прави макарата недостъпна по случайност по време на работа,
  • Надеждно safety реле, което проверява и следи системата за безопасност,
  • Сензор и алгоритми, които спират машината незабавно, ако има промяна в захващането или позицията на барабана,
  • Авариен бутон и спирачка, която може да спре машината в макс. 5 сек.

Галерия

Видео

Основна информация

Линейна скорост 850 m/min (max за диаметър на сърцевината на макарата от 315 mm)  * customizable
Тип проводник Cu, Cu tin-plated
Размер на сноп проводници сечение 0,025 … 0,75 mm2  / диаметър 0,18 … 0,95 mm
Размер на единичен проводник сечение 0,020 … 0,50 mm2 / диаметър 0,16 … 0,80 mm
Сила на опън 2 N … 20 N * customizable
Ускорение и спиране за барабан 650 kg min 10 s

Барабан

Брой 1
Тегло 650 kg (max)
Размери ∅ 400 … ∅ 630  * customizable
Стандарти DIN46395, DIN46397  * customizable

Работа

Контрол на скоростта Само-регулираща се чрез дансър
Контрол на скоростта на двигателя VFD Vector control
Дансър PID Loop Feedback
Дължина на акумулатора 3000 mm  * customizable
Промяна на ъгъла на отдаване 0 … 90°
Контрол на опъна на жилото Ръчно чрез прецизна пневматика * customizable
Jog mode Чрез бутон и педал
Ролки на дансъра Неметални * customizable

Безопасност

Авариен стоп Бутон, който се освобождава чрез завъртане
Време за пълно спиране до 5 s при максимална скорост с 650 kg барабан
Защитна ограда и врата Автоматично заключване в работен режим
Работен статус Светлини и мигащи кодови сигнали  * customizable

Двигател

Мощност и тип 7,5 kW / 3-фазен асинхронен двигател  * customizable
Честотно управление Векторно
Спирачка Електро-магнетична
Охлаждане Активно
Ниво на ефективност IE3

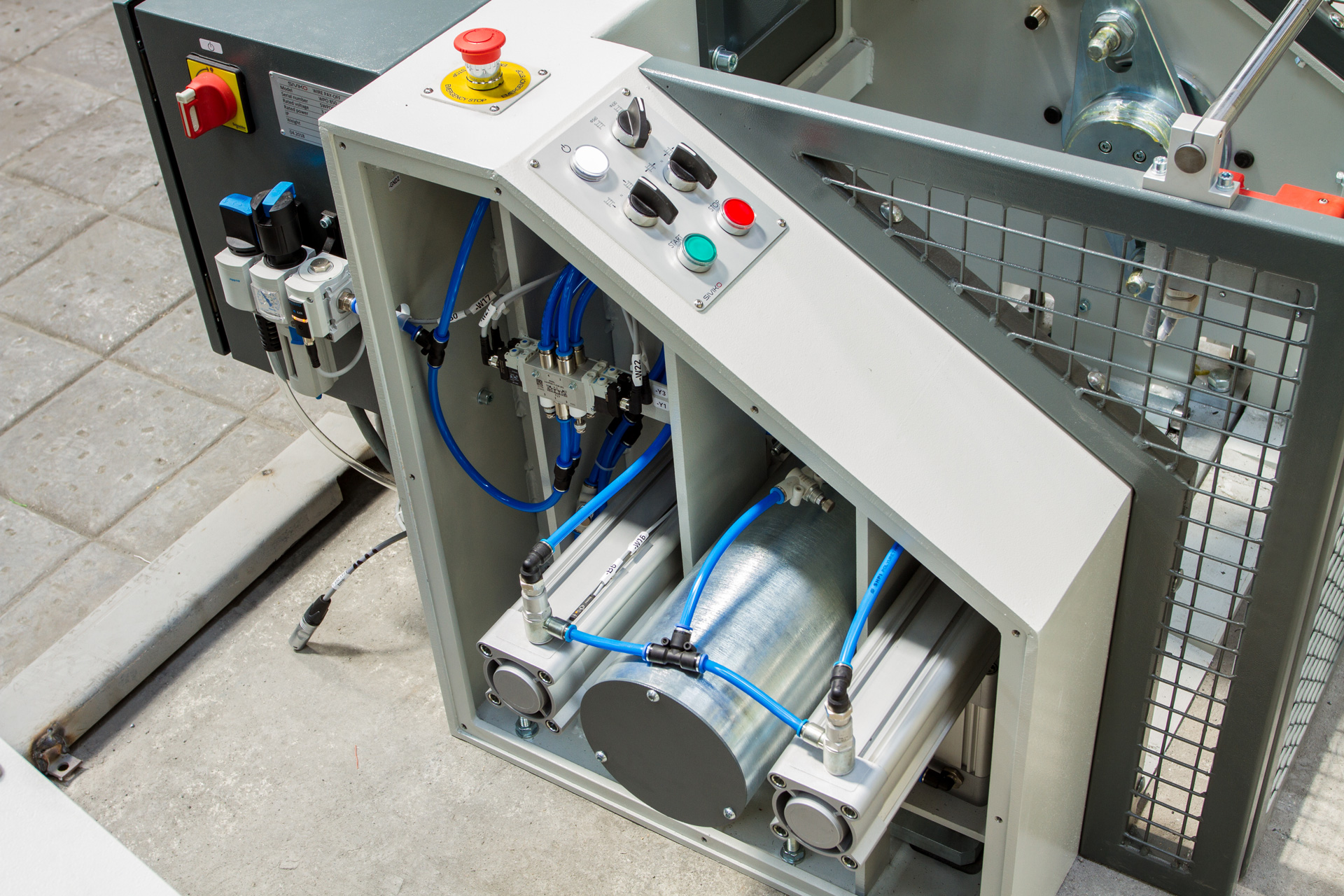

Пневматика

Налягане на въздух 6 … 10 bar  * customizable

Интерфейс и Комуникация

Аналогов вход Линейно зададена скорост – 0 … 10 V or 0/4 … 20 mA
Run; Fault Изходи – сухи контакти  * customizable
Комуникация RS-485 (Modbus RTU), Ethernet (Modbus TCP)
Industry 4.0 Съвместима

Захранване и размери

Тегло около 650 kg  * customizable
Размери 1150 х 1060 х 1620 mm (ш × д × в)  * customizable
Захранване AC 230/400 V, 50 Hz (AC 220/380 V, 50 Hz); 8 kVA  * customizable

Околна среда

Степен на защита на шкафа IP 54
Температура на работа 0 … + 50 °C
Относителна влажност 10 … 90 % without condensation
