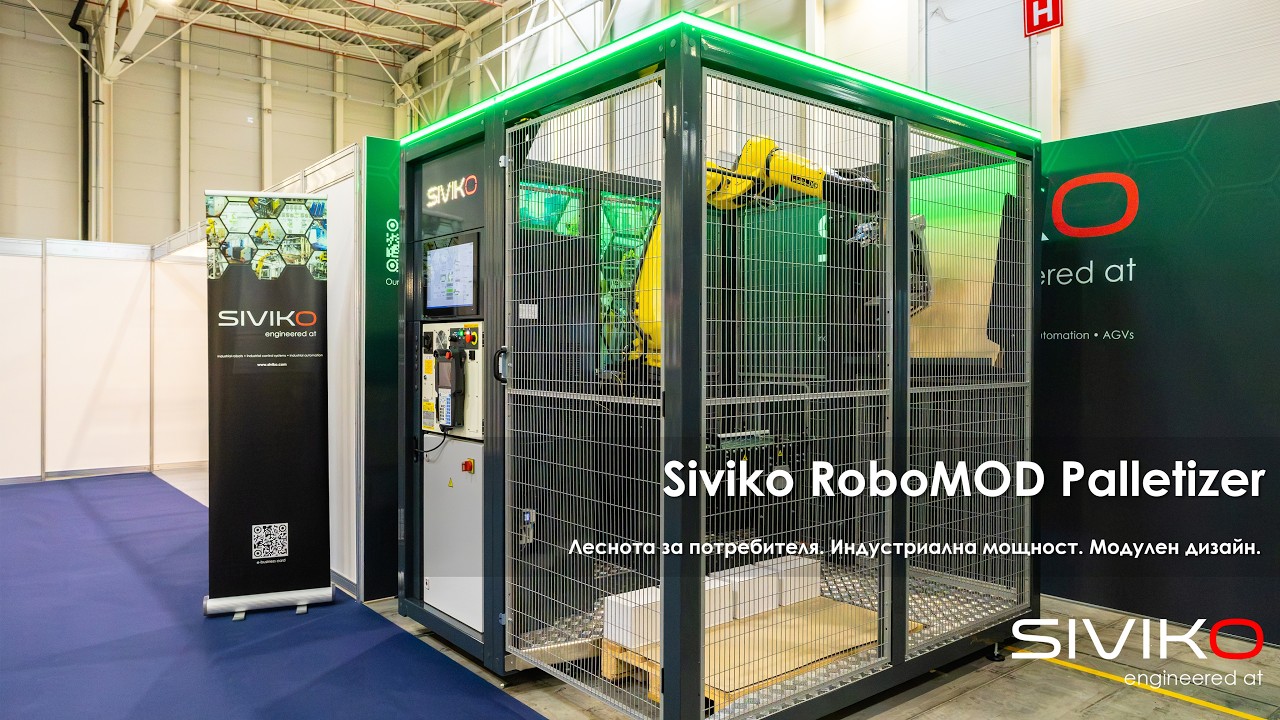

Siviko RoboMOD Палетизатор
Леснота за потребителя. Индустриална мощност. Модулен дизайн.
Палетизатор Siviko RoboMOD – модулна, индустриална и многофункционална роботизирана палетизираща клетка. Надеждна, лесна за работа и поддръжка, високо производителна, като същевременно предоставя максимална стойност на нашите клиенти.
Модулният дизайн и софтуерът на палетизатора Siviko RoboMOD позволяват самостоятелно въвеждане в експлоатация. Модулите се сглобяват бързо чрез електрически и механични конектори. След като сглобяването е завършено, следва кратък процес на стартиране и системама е готова за палетизиране.
Създаване на собствени схеми за палетизиране със софтуера Siviko Easy Pallet
Лесна за използване роботизирана палетизираща клетка с бързи, прости и безопасни промени в програмата на робота, без да се изискват умения за програмиране. Потребителите просто въвеждат информация в приложението, като например:
- Размер, тегло и ориентация на продукта;
- Размер на палета;
- Конфигурация на оформлението за четни и нечетни редове;
- Брой обекти на ред;
- Брой редове;
Базирано на Ignition от Inductive Automation. Лесно извличане на данни – OEE, SCADA, MES и ERP.
Включва 21-инчов HMI индустриален панел с индустриален компютър. Базиран на философията за високопроизводителен HMI.
Задвижван от Ignition
Отворен, мащабируем, ориентиран към бъдещето
Палетизаторът Siviko RoboMOD не е затворена, патентована система тип „черна кутия“. Софтуерът му е изграден върху Ignition от Inductive Automation, една от най-широко използваните индустриални софтуерни платформи в съвременното производство.
Изборът на палетизатор RoboMOD означава, че получавате:
✔ Палетизатор, готов за дигитално производство
✔ Лесна интеграция със съществуващи системи
✔ Намалени разходи за интеграция
✔ Пълно притежание на данни
✔ Архитектура, ориентирана към бъдещето
✔ Ignition е изграден върху солидна, унифицирана архитектура и доказана технология за сигурност от индустриален клас
✔ Ignition предлага възможност за защита на вашите данни с сигурната технология TLS 1.3
Siviko RoboMOD палетизатор – типове клетки
RoboMOD Палетизатор S
- Използва индустриален робот FANUC от серията M10 .
- Товароносимост макс.: 9 kg (работи само с вакуумен хващач).
- Време за цикъл макс.: 13 бр./мин. (за единично захващане с вакуумен хващач).
- Работи само с вакуумни хващачи.
- Размер на клетката приблизително: 2300 x 2600 x 2300 mm (Д x Ш x В)
- Стандартна цена започваща от:
65 000 EUR - Ограничена във времето промоция: 59 000 EUR
- Включва базовия модул с робот FANUC, единичен входен конвейер, вакуумен хващач, предпазни огради, място за 1 палет, функция за вземане и поставяне на листове, Siviko Easy Pallet и HMI. Не е включен транспорт и въвеждане в експлоатация.
RoboMOD Палетизатор M
- Използва индустриален робот FANUC M20.
- Товароносимост макс.: 17 – 20 kg (пневматичен хващач за кутии или торби – вакуумен хващач).
- Време за цикъл макс.: 9 – 13 бр./мин. (за единично захващане с пневматичен хващач за кутии или торби – вакуумен хващач).
- Работи само с всички видове хващачи.
- Възможно е да се извърши захващане на няколко обекта едновременни с двоен или троен вакуумен хващач, което значително увеличава капацитета за палетизиране.
- Размер на клетката приблизително: 2500 x 2800 x 2300 mm (Д x Ш x В)
- Стандартна цена започваща от:
72 000 EUR - Ограничена във времето промоция: 67 000 EUR
- Включва базовия модул с робот FANUC, единичен входен конвейер, вакуумен хващач, предпазни огради, място за 1 палет, функция за вземане и поставяне на листове, Siviko Easy Pallet и HMI. Не е включен транспорт и въвеждане в експлоатация.
RoboMOD Палетизатор L
- Използва индустриален робот от серията FANUC M710.
- Товароносимост макс.: 40 kg (пневматичен хващач за кутии или торби, вакуумен хващач).
- Време за цикъл макс.: 9 – 13 бр./мин. (за единично захващане с пневматичен хващач за кутии – пневматичен хващач за торби или вакуумен хващач).
- Работи само с всички видове хващачи.
- Възможно е да се извърши захващане на няколко обекта едновременни с двоен или троен вакуумен хващач, което значително увеличава капацитета за палетизиране.
- Размер на клетката приблизително: 3200 x 3500 x 2300 mm (Д x Ш x В)
- Стандартна цена започваща от:
92 000 EUR - Ограничена във времето промоция: 89 000 EUR
- Включва базовия модул с робот FANUC, единичен входен конвейер, вакуумен хващач, предпазни огради, място за 1 палет, функция за вземане и поставяне на листове, Siviko Easy Pallet и HMI. Не е включен транспорт и въвеждане в експлоатация.
RoboMOD Палетизатор XL
- Използва индустриален робот от серията FANUC R2000 или FANUC M-410
- Товароносимост макс.: 150 kg (пневматичен хващач за кутии или торби, вакуумен хващач).
- Време за цикъл макс.: 9 – 13 бр./мин. (за единично захващане с пневматичен хващач за кутии – пневматичен хващач за торби или вакуумен хващач).
- Работи само с всички видове хващачи.
- Възможно е да се извърши захващане на няколко обекта едновременни с двоен или троен вакуумен хващач, което значително увеличава капацитета за палетизиране.
- Размер на клетката приблизително: 3500 x 3500 x 2300 mm (Д x Ш x В)
- Цена започваща от: 104 500 EUR
- Включва базовия модул с робот FANUC, единичен входен конвейер, вакуумен хващач, предпазни огради, място за 1 палет, функция за вземане и поставяне на листове, Siviko Easy Pallet и HMI. Не е включен транспорт и въвеждане в експлоатация.
Модули и опции за палетизатора Siviko RoboMOD
Второ палето място
Вторият модул за поставяне на палети удължава времето за автономност на вашия палетизатор RoboMOD. След като първата позиция за палети се запълни, роботът продължава палетизирането на втората.
Тъй като няма предпазни светлинни бариери вътре в клетката, след като оператор отвори врата, цялата клетка за палетизиране спира да работи.
Тази опция подобрява времето за престой, ако палетът не се смени навреме.
Светлинни бариери вътре в клетка
Тази опция добавя светлинни бариери вътре в клетката. Което означава, че когато едната врата е отворена, роботът ще продължи да работи на другия палет. Това елиминира времето за престой по време на смяна на палети, което увеличава работния капацитет на клетката.
Светлинна бариера на изхода
Тази опция замества вратата със светлинна бариера за по-лесна смяна на палети. Опцията е разумна, когато пълният цикъл на палетизиране е много бърз.
Два входни конвейера – отзад
Добавя втори подаващ конвейер. Това позволява на палетизатора RoboMOD да обслужва две производствени линии едновременно. С втората позиция за палет, клетката може да палетизира два различни продукта едновременно, когато това е съвместимо с хващача.
Два входни конвейера – отстрани
Добавя втори подаващ конвейер отстрани на клетката. Това позволява на палетизатора RoboMOD да обслужва две производствени линии едновременно. С втората позиция за палет, клетката може да палетизира два различни продукта едновременно, когато това е съвместимо с хващача.
Автоматично извличане на палети единично
Тази опция добавя автоматизирано извличане на палет с две позиции. Едната е активна, а другата е буфер, от който палетът трябва да бъде взет. На изхода на конвейера има светлинна бариера. Автоматично премества пълни палети към външен конвейер или машина за опаковане със стреч фолио. Работи най-добре с автоматизирано вземане и поставяне на празни палети.
Автоматично извличане на палети двойно
Тази опция добавя двойно автоматизирано извличане на палет с две позиции. Едната е активна, а другата е буфер, от който палетът трябва да бъде взет. На изхода на конвейера има светлинна бариера. Автоматично премества пълни палети към външен конвейер или машина за опаковане със стреч фолио. Работи най-добре с автоматизирано вземане и поставяне на празни палети.
Вземане и поставяне на празен палет
Тази опция е възможна само с палетизатора Siviko RoboMOD L и XL. Буфер за 13 празни палета е добавен като модул. Хващачът има добавени хващачи за празен палет и сензор, които позволяват на робота да вземе и постави празния палет на мястото за палетизиране. Работи най-добре в комбинация с автоматизиран модул за извличане на палети.
Видове хващачи от Siviko
Вакуумен хващач
- Вакуумните хващачи могат да обработват много продукти.
- Ограничението възниква, ако горната част на продукта е отворена или твърде гъвкава.
- Размерът и полезният товар могат да бъдат персонализирани.
Siviko PBXG хващач за кутии
- Палетизиране на кутии, тави, дисплейни кутии и други правоъгълни продукти.
- Повдига продукта отдолу, което е по-безопасно от вакуумен захват.
- Максимален полезен товар 17 kg, с възможност за персонализиране
- Механичен хващач с пневматични актуатори.
- Максимален размер на торбата 570 x 220 x 320 mm (Д × Ш × В), с възможност за персонализиране
- Минимален размер на торбата 280 x 150 x 200 mm (Д × Ш × В), с възможност за персонализиране
Siviko PBG хващач за торби
- Палетизиране на торби, чували и пакети
- Пневматична горна преса за по-добро захващане
- Полезен товар макс. 50 kg, с възможност за персонализиране
- Механичен хващач с пневматични актуатори.
- Максимален размер на торбата 800 х 550 х 150 mm (Д × Ш × В), с възможност за персонализиране
- Минимален размер на торбата 350 х 250 х 80 mm (Д × Ш × В), с възможност за персонализиране
Нестандартни Siviko хващачи
- Можем да проектираме персонализиран хващач за продукти, които не могат да бъдат повдигнати с другите видове хващачи.
Основни характеристики на палетизатора Siviko RoboMOD
Модулен дизайн
- Изграден върху модули, които могат да бъдат персонализирани.
- Лесно транспортиране поради компактния размер.
- Лесен монтаж.
- Бързо и лесно въвеждане в експлоатация.
Индустриални роботи
- Използват се индустриални роботи от FANUC
- Големи скорости, обхват и полезен товар.
- Индустриалните роботи са създадени за дълготрайност.
- По-евтини от коботите при същите параметри.
Разнообразие от хващачи
- Различни пневматични и вакуумни хващачи.
- Палетизирайте почти всичко – кутии, торби, тави, кофи и др.
- Може да се вземат много различни артикули с един и същ хващач.
- Опции за захващане и поставяне на подложки и празни палети.
Безопасност
- Пасивната защита предоставя за най-високо ниво на безопасност.
- Най-компактният възможен размер.
- Не изисква поддръжка в сравнение със сензорите за безопасност.
- Опционални светлинни бариери за повишаване на производителността.
Лесен за работа
- Създавайте палетизиращи схеми със софтуера Siviko Easy Pallet.
- Базиран на Ignition Edge от Inductive Automation.
- Лесен за извличане на данни – OEE, SCADA, MES и ERP.
- Високопроизводителен HMI интерфейс.
Поддръжка
- Дистанционна поддръжка през първите 12 месеца от Сивико, включено в цената.
- Поддръжка на робота на място от FANUC.
- Лесен за ремонт и преоборудване, тъй като клетките използват стандартни части.
- Бърза доставка на резервни части, ако е необходимо.
Ползи от използването на палетизатора Siviko RoboMOD
Инвестицията в палетизатора Siviko RoboMOD има много предимства от гледна точка на оперативният мениджмънт:
По-бързо палетизиране
- Премахвате тясно място в производството
- Палетизирате в режим 24/7/365, при 13 и повече цикъла в минута;
- Използвате полезен товар от до 150 kg. Възможно е с до 1000 kg с други модели роботи от FANUC
По-малко разходи
- Период на изплащане на инвестицията от по-малко от 3 години;
- Възможност да насочите работниците си към дейности с по-голяма добавена стойност
- Роботизираното палетизиране е с компактени размери
- Кратък период на доставка
По-добро качество
- Подобряване на повторяемостта на палетизирането
- Увеличаване на надеждността на процеса
- Безпроблемна интеграция в текущия работен процес
Повишена гъвкавост
- Използвайте един инструмент за обработка на няколко процеса и обекта.
- Не са необходими умения за програмиране. Създайте свои собствени оформления на палети.
- Данните за OEE и производството са лесно достъпни. Истинска Индустрия 4.0.
